首先从CCTV镜头的分类说起。CCTV镜头由于规格繁多，也有多种分类方法。从焦距上可分为短焦镜头、中焦镜头、长焦镜头;从视场大小分，有广角、标准、远摄镜头;从结构上分，有固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动变焦镜头、自动光圈电动变焦镜头(电动两可变镜头)，电动三可变(光圈、焦距、聚焦均可变)镜头等。其中，自动光圈是指镜头的光圈调整环上增加一个齿轮合传动的微型电机，并从驱动电路引出3或4芯屏蔽线，接到摄像机自动光圈接口座上，当进入镜头的光通量发生变化时，摄像机CCD靶面产生的电荷也会发生相应的变化，从而使视频信号电平发生变化，产生一个控制信号，传给自动光圈镜头，从而使镜头内的电机做相应的正向或反向转动，完成调整大小的任务。

自动光圈电动变焦镜头(又称电动两可变镜头)会增加两个微型电机，其中一个电机与镜头的变焦环合，当其转动时可以控制镜头的焦距;另一个电机与镜头的对焦环合，当其受控转动时可完成镜头的对焦。自动光圈电动变焦镜头上一般会引出两组多芯线，其中一组为自动光圈控制线，实现对光圈大小的调整;另一组为控制镜头变焦及对焦的控制线，一般与云台镜头控制器及解码器相连。当操作远程控制室内云台镜头控制器及解码器的变焦或对焦按钮时，将会在此变焦或对焦的控制线上施加一个或正或负的直流电压，该电压加在相应的微型电动机上，使镜头完成变焦及对焦调整功能。而电动三可变镜头则是指将对光圈调整电机的控制由自动控制改为由控制器来手动控制。

电动变焦镜头的应用场所

目前，电动变焦镜头与手动变焦镜头一样，高端的技术及产品掌握在大多数日本厂商手中，众所周知，在近半个多世纪以来，日本的光学行业发展的相当迅速，目前全球高端CCTV镜头市场几乎被日本品牌所垄断，而电动变焦镜头特别是大变倍的镜头更是如此。电动变焦镜头的开发需要有非常深厚的光学技术及大量的研发资金，具有丰富的电动变焦镜头产品线的厂商在全球来看都是非常少，且电动变焦镜头的价格一般都比较贵。中国也有个别的厂商生产电动变焦镜头，基本上都是由原来的军工企业或者是光学研究所转过来的，由于生产电动变焦镜头，受到设计，产品原材料，关键技术等多方面的影响，中国的企业虽然有很好的设计，但由于受其他条件所限，能够生产并销售的，事实上非常少，且效果不佳，当然也有甚者，干脆只做仿日本品牌的假冒产品，其质量就更加不敢恭维了。

与手动变焦镜头不同，电动变焦镜头一般都使用在室外较为广阔的场景，而且一般都会覆盖比较大的焦距范围。由于焦距可以通过后端人为改变，对于场景中的重点部分可以拉近放大观察，监控效果非常好。随着安防行业的不断发展和完善，以及国家对基础设施投入的加大，像城市治安、高速公路、铁路、森林防火、海事管理、港口、边防、油田等这些行业及领域对于电动变焦镜头的需求有了非常大的增长。

(2010-07-23)

CCTV镜头的分类

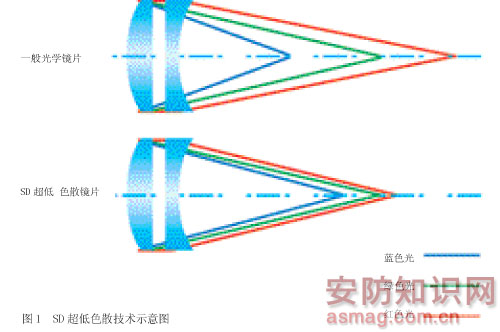

SD超低色散技术，与非球面技术相比，这是更加高深，精密的技术。非球面技术相对来说比较普通，但凡有一定光学实力的企业都可以研发，而SD超低色散技术是图丽的专利技术之一。简单的来说，大家知道，光由于波长的不同分为七色。正是由于波长不同所以颜色不同，但是不同波长的光通过同一种介质时，其折射也是不同的，这是很容易理解的东西，也就是光学上所称的色散，这里是一个示意图，大家可以看见蓝色的光和红色的光经过折射后焦点面偏离的很远，而这个距离当然是越近越好，如果可以将所有颜色的光线折射在一个点上这就是光学上的理想情况了，可惜这只是理论上的可能，现实中是不可能达到的。色散所带来的不良影响是非常明显的，画面发虚，颜色不够鲜艳、锐利，可以说是所有镜头厂商的大敌，大家都在想办法将色散降低到最小。

SD超低色散技术
