由图1知，当接收机收到信号后，它不用带通滤波器来分隔子载波，而是通过快速付里叶变换(FFT)来选用那些即便混叠也能够保持正交的波形。此外，各并行信道每隔一定波形间隔分别传送基准信号，接收端根据基准信号，在FFT处理器处理之前先算出频响特性均衡数据，采用以上二项措施可大大降低多径干扰带来的影响。经处理后的信号，再将160AM解调，经并/串转换(P/S)后即进行R-S解码，就可还原成视频、音频、数据信号输出。
编码正交频分复用调制方式是一种多载波数字通信调制技术，也是较为完备的移动接收和传输技术，它可大大降低每个子载波内的符号间干扰，并节省用于均衡的系统开销。因此，它具有频谱利用率高和可对抗多径时延扩展等特点，通常被认为是超3代移动通信系统中的核心技术。
用512个并行信道传输的目的，是为了克服地面的多径传输所造成的码问干扰。应该看到，当8MHz频带正交划分成512信道时，每一信道可容纳的波形脉冲宽度仅此为τ=512/8=64μS，而地面广播经多径传入的信号强度较大，通常在通过近区反射而来，所以时延较小，一般在3-3.5μs以下，因而可以采用加保护时间的方法来吸收掉符号间的干扰。
COFDM(coded orthogonal frequency division multiplexing)，即编码正交频分复用的简称，是目前世界上最先进和最具有发展潜力的调制技术。它的实用价值就在于支持突破视距限制的应用，是一种在无线电频谱资源方面充分利用的技术,对噪声和干扰有着很好的免疫力。其中，字母C指编码，是指信道编码采用编码率可变的卷积编码方式，以适应不同重要性数据的保护要求;字母OFD指正交频分，系指使用大量的载波(副载波)，它们有相等的频率间隔，都是一个基本震荡频率的整数倍;字母M指复用，系指多路数据源相互交织地分布在上述大量载波上，形成一个频道。实际上，COFDM是ETSI欧洲电信标准协会关于DVB-T数字视频地面广播及DAB数字音频广播的标准，早期是用于军事无线电传输安全性之目的。近年来，基于COFDM技术的廉价数字信号处理芯片已成为众多公司发展产品之首选，因而可用于民用。
为了对付PAL制模拟电视的同频干扰，凡在PAL信号频谱中能量强的频谱线如图像载频、副载波和伴音载波附近的一些信道可以空开来不用，虽然没有用足512个信道，但解决了正交频分复用OFDM和PAL信号间的相互干扰。由此可见，采用OFDM的调制方式可省略了自适应均衡器和同步干扰抑制滤波器。

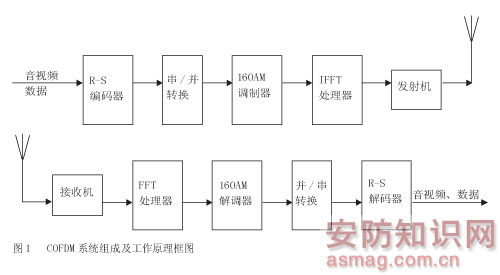

COFDM无线视频传输系统的组成及其基本工作原理如图1所示。
COFDM无线视频传输技术的基本原理就是将高速数据流通过串并转换，分配到传输速率较低的若干子信道中进行传输，即将频域中的一个宽带信道划分成多个重叠的子信道进行窄带传输。在接收端，虽然频谱相互重叠，但是只要保证各子信道上信号的正交性，就可以将各信道上的信号正确分离。
(2010-07-23)
由图1可见，视频、音频、数据，通过R-S编码器编码(224、208)后，数据率上升，即进行串/并转换(S/P)，即将频域中的一个宽带信道划分成多个重叠的子信道，再经160AM调制器进行AM调制后，藉助于逆快速付里叶变换IFFT处理器，把信号调制到512个并行频率信道上，然后双边带调制到载波后再通过发射机发射出去。
