当操控24V AC型云台时，其电源由解码器供给。解码器供给电源的最大输出功率为45W，此刻，需将解码板上的跳线器JP3、JP4别离短接即可。
　　特别注重：在操控24V AC型云台时，解码板上标有“PTL”与“PTN”的接线端子不得外接任何输入电源，不然能够损坏解码器
当操控220VAC型云台时，云台电源由外部供给，此刻，需将解码板上的跳线器JP3、JP4均断开，不然将损坏解码器。外部电源由解码板上标有“PTL” 与“PTN”的接线端子输入
解码器出厂默认值：操控24V AC型云台
当解码器操控24V AC型云台的功率大于45W或者操控其它类型电压的云台时，只需要将解码器上标有“JP3”、“JP4”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“PTL” 与“PTN”的接线端子输入即可

云台操控接线：“PAN RIGHT”为云台水平向右，“PAN LEFT”为云台水平向左，“TILT  UP” 为云台垂直向上，“TILT DOWN”为云台垂直向下，“AUTO”为云台自动操控端，“PTN”为云台操控公共端
喷水/雨刷/摄像机/红外灯操控电压：24V AC 或 220V AC可选
当选用24V AC操控时，其电源由解码器供给，解码器供给电源的最大输出功率为45W，此刻，需将解码板上的跳线器JP1、JP2别离短接即可。   特别注重：选用24V AC操控时，解码板上标有“L”与“N”的接线端子不得外接任何输入电源，不然能够损坏解码器
当选用220VAC操控时，操控电源由外部供给，此刻，需将解码板上的跳线器JP1、JP2均断开，不然将损坏解码器，外部电源由解码板上标有“L”与“N”的接线端子输入，标有“E” 的接线端子为地线    注重：标有“E” 的接线端子不得与“L”或“N”相接


解码器出厂默认值：对外供给24V/AC电压（JP1、JP2已短接）
当喷水/雨刷/摄像机/红外灯和云台操控电源均由解码器供给时，其功率总值不得超越45W，不然，长期运用能够使解码器因过热而损坏
当24VAC型负载的功率大于45W或者操控其它类型电压的负载时，只需要将解码器上标有“JP1”、“JP2”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“L” 与“N”的接线端子输入即可
光圈/焦距/变焦操控：12V DC光圈、焦距、变焦三组操控线有必要别离与解码器上标有“IRIS”、“FOCUS”、“ZOOM”三组操控端子对应相接，标有“LENS COM”为镜头操控公共端
本解码器还对外供给一组摄像机操控电压：DC12V/850mA 负载能力的直流电压，将解码板上标有“JP-DC”的跳线器短接后（出厂时已短接），按照键盘操作阐明即可接通或短开电源输出 [注重：因为云台镜头操控电压（AC220V 或其它类型电压）与摄像机操控电压（DC12V）是选用同一操作方法操控的， 所以，当解码器上标有“JP-AC”和“JP-DC”的跳线器都短接时，镜头电压和摄像机电压均受操控，若是不期望镜头电压或摄像机电压受操控，只需将解码器上标有“JP-AC”或“JP-DC”的跳线器断开即可。出厂设置：“JP-AC”   和“JP-DC”跳线器均短接
与解码器通讯电气接口协议：RS-485解码器上标有“RS485+”、“RS485-”即表明通讯接线端子
解码器上有电源指示和通讯指示赤色的指示灯亮表明解码器已得电，当通讯指示灯闪烁时，表明解码器已收到有用数据
解码器上标有“SW-10”的拨码开关用来选择解码器的地址，“10”为地址最高位，“1”为地址最低位，十六进制编码。解码器的地址选择规模：0～1023当操作键盘操控解码器时，有必要使解码器地址与键盘所选摄像机地址共同。
　　解码器的输入电源为220V，三芯的接线端子上标记如下：火线（赤色线）   地线（花样线）   零线（绿色线）
　　用户特别注重：不得将火线或零线接在地线输入端上，不然能够损坏解码器，若是用户只有火线和零线输入，则将地线输入端空着即可路在给解码器通电前，建议您先不要接上负载，并关闭解码器上的电源开关，在保证连线无误后方可上电。
　　当然除尘和防霜也就是雨刮和加温在南方运用较少，所以通常疏忽不太注重解说接线方法和具体运用方法。别的红外灯的接法也很少有解说。红外灯如与解码器衔接并无操控上的太大意义。仅实现了集中供电的效果，而市面上当前以30W和50W左右功率的解码器居多。工程中尽量应减少解码器的电源负荷。
　　尽管如今可做到监控与防盗的联动报警及在工程中实现集成于一体操控，但实践中报警的操控模块是另有一个独立体的。以硬压缩的PC式硬盘录像机为例根本上都是外置一个报警盒。其实践上即是一个与硬盘录像机共通协议的报警主机。其同讯方法为485信号。不过在硬盘录像机上根本上可操作布防和撤防的功用。这点根本集成了前端设备的操控集成于一体的功效。因论坛中已发表该产品的具体衔接方法，这里则疏忽具体的阐明解说。

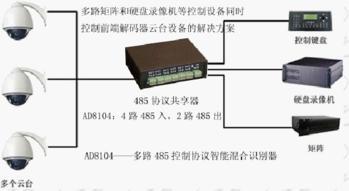

　　当然如今许多的矩阵都有环通的功用或硬盘录像机有环通功用。这里咱们谈谈根本的硬盘录像机与矩阵的结合运用时的接线方法。如下图以矩阵输出信号的界说标注实践衔接时的接法。
