海康威视4路网络硬盘录像机1路D1
产品品牌:海康威视
产品类型：DS-7200系列网络硬盘录像机
产品型号：DS-7204HV-SN
- 产品介绍
DS-7204HV-SN是海康威视4路网络硬盘录像机，4路视频输入，1路音频输入，第1通道支持最高4CIF实时编码，其余通道支持CIF/QCIF实时编码，4路同步回放，VGA、CVBS同时输出，无面板操作，无报警输入输出，1U小机箱，1个SATA接口。
DS-7200HV-SN嵌入式网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。
DS-7200HV-SN嵌入式网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。
订货型号：DS-7204HV-SN
主要特性：
第一通道支持4CIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码;
采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放;
支持预览图像与回放图像的电子放大;
VGA、VIDEO OUT 可同时进行画面预览，其中输出主口可进行菜单操作;
支持4路同步回放;
支持录像文件倒放功能;
支持1个SATA接口;
支持NTP(网络校时)、SADP(自动搜索IP地址)、DHCP(动态主机配置协议)等协议。
注意：建议使用监控专用硬盘进行数据存储
更多细节产品图片：
物理接口：
DS-7204HV-SN
注：DS-7208HV-SN、DS-7216HV-SN后面板与此相似，仅视频输入通道分别为8、16路。

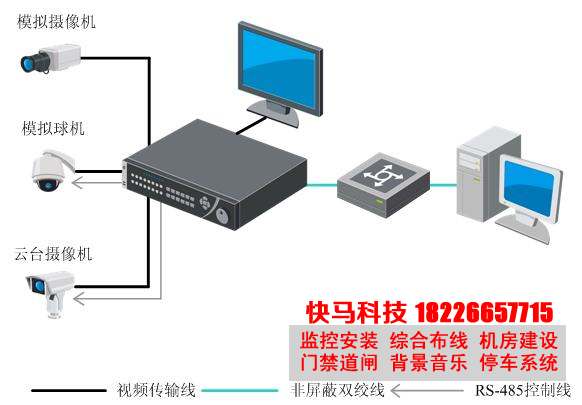

典型应用
DS-7204HV-SN 海康威视4路网络硬盘录像机像机详细技术参数：
- DS-7204HV-SN
| 视音频输入 | 模拟视频输入 |
4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）， PAL/NTSC自适应 |
| 音频输入 | 1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） | |
| 视音频输出 | CVBS输出 |
1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704×576；NTSC制式704×480 |
| VGA输出 | 1路，分辨率：1024×768/60Hz或1280×1024/60Hz | |
| 音频输出 | 1路，RCA接口（电平：线性电平，阻抗：1kΩ） | |
| 视音频编码参数 | 视频压缩标准 | H.264 |
| 视频编码分辨率 | 第一通道支持4CIF/2CIF/CIF/QCIF，其余支持CIF/QCIF | |
| 视频帧率 |
PAL：1～25帧/秒 NTSC：1～30帧/秒 |
|
| 视频码率 | 32Kbps-2048Kbps，可自定义，最大3072Kbps | |
| 码流类型 | 复合流/视频流 | |
| 音频压缩标准 | OggVorbis | |
| 音频码率 | 64kbps | |
| 双码流 | 支持 | |
| 同步回放 | 支持4路 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp‐p，阻抗：1kΩ），与音频输入复用 |
| 网络接口 | 1个，RJ45 10M/100M自适应以太网口 | |
| 串行接口 | 1个，标准RS-485串行接口 | |
| USB接口 | 2个，USB 2.0 | |
| 其他 | 电源 | DC 12V |
| 功耗(不含硬盘) | ≤10W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 机箱 | 1U小机箱 | |
| 尺寸 | 315mm（宽）×230mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤2Kg |
