海康威视带交换网口网络录像机
产品品牌:海康威视
产品类型：DS-7100系列NVR
产品型号：DS-7104/7108/7116N-SN/N
- 产品介绍
DS-7104N-SN/N、DS-7108N-SN/N、DS-7116N-SN/N海康威视4路/8路/16路网络硬盘录像机，分别支持25M/50M/100M网络接入带宽，支持最高1080P像素接入，支持HDMI/VGA输出，支持1个SATA接口，分别支持4/8/8个100M交换网口，分别支持4/8/8路同步回放，支持海康DDNS。
产品介绍
DS-7100N-SN/N为海康威视自主研发的新一代NVR(Net Video Recoder)产品，支持网络视频接入。它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。
DS-7100N-SN/N系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
订货型号
DS-7104N-SN/N、DS-7108N-SN/N、DS-7116N-SN/N
功能特性
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO)的网络摄像机;
内置4/8/8个IPC直连网络接口。
最大支持200万像素高清网络视频的预览、存储与回放;
支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080p;
全新的UI操作界面，支持一键添加IPC以及一键开启录像功能;
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览;
支持4/8/8路4CIF实时同步回放和多路同步倒放;
支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量;
支持假日录像;
支持1个SATA接口;
支持海康威视DDNS域名解析系统;
支持网络检测(网络流量监控、网络抓包、网络资源统计)功能。

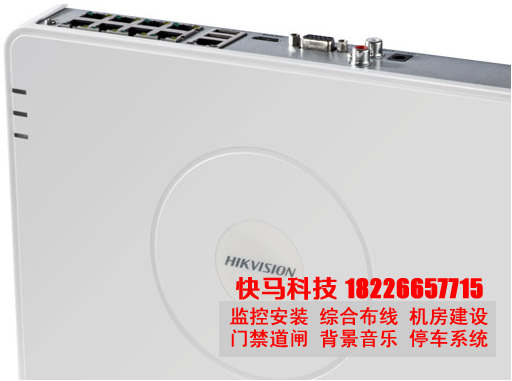

更多细节产品图片：
物理接口

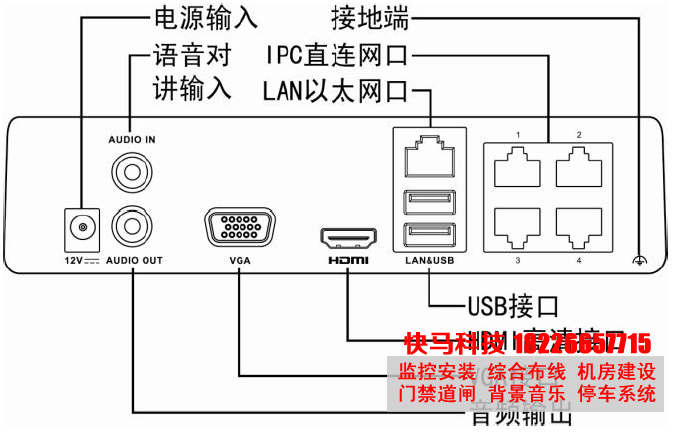

DS-7104N-SN/N

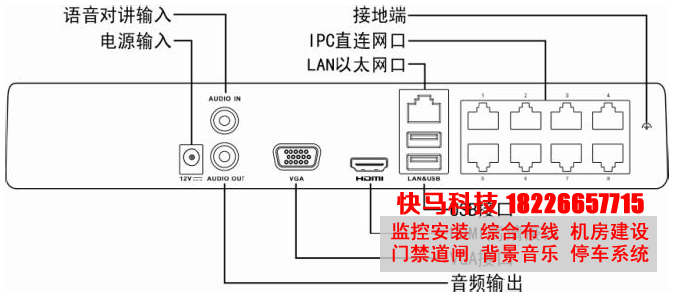

DS-7108/16N-SN/N
典型应用：
DS-7104/7108/7116N-SN/N海康威视4路/8路/16路网络硬盘录像机NVR详细技术参数：
- DS-7104N-SN/N
- DS-7108N-SN/N
- DS-7116N-SN/N
| 视音频输入 | 网络视频输入 | 4路 |
| 网络视频接入带宽 | 25Mbps | |
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 4路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 |
1个，RJ45 10M/100M自适应以太网口， 自带4个RJ45 10M/100M自适应以太网口 |
|
| USB接口 | 2个，USB 2.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤6W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 尺寸 | 205mm（宽）×205mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
| 视音频输入 | 网络视频输入 | 8路 |
| 网络视频接入带宽 | 50Mbps | |
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 8路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 |
1个，RJ45 10M/100M自适应以太网口， 自带8个RJ45 10M/100M自适应以太网口 |
|
| USB接口 | 2个，USB 2.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤10W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 尺寸 | 285mm（宽）×210mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
| 视音频输入 | 网络视频输入 | 16路 |
| 网络视频接入带宽 | 100Mbps | |
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 8路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 |
1个，RJ45 10M/100M自适应以太网口， 自带8个RJ45 10M/100M自适应以太网口 |
|
| USB接口 | 2个，USB 2.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤15W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 尺寸 | 285mm（宽）×210mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
