海康威视1盘位网络录像机NVR
产品品牌:海康威视
产品类型：DS-7800系列NVR
产品型号：DS-7804/7808/7816N-E1
- 产品介绍
DS-7804N-E1、DS-7808N-E1、DS-7816N-E1海康威视网络硬盘录像机NVR，简要技术参数：支持25M/50M/100M网络接入带宽，支持最大500M像素接入，支持HDMI/VGA高清输出，支持1个SATA接口，支持1个1000M网口，支持1个USB 2.0，1个USB 3.0，支持4/8/16路同步回放。
产品介绍
DS-7800N-E1为海康威视自主研发的新一代NVR(Net Video Recoder)产品，支持网络视频接入。它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。
DS-7800N-E1系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
订货型号
DS-7804N-E1、DS-7808N-E1、DS-7816N-E1
功能特性
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO)的网络摄像机;
最大支持500万像素高清网络视频的预览、存储与回放;
支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080p;
全新的UI操作界面，支持一键添加IPC以及一键开启录像功能;
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览;
支持最大16路4CIF实时同步回放和多路同步倒放;
支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量;
支持假日录像;
支持1个SATA接口;
支持海康威视DDNS域名解析系统;
支持网络检测(网络流量监控、网络抓包、网络资源统计)功能。
更多细节产品图片：

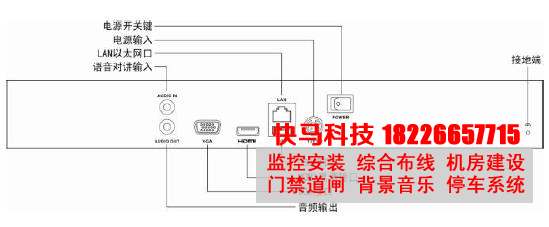

物理接口
DS-7800N-E1
典型应用：
DS-7800N-E1 海康威视网络硬盘录像机NVR详细技术参数：
- DS-7804N-E1
- DS-7808N-E1
- DS-7816N-E1
| 视音频输入 | 网络视频输入 | 4路 |
| 网络视频接入带宽 | 25Mbps | |
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 4路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 | 1个，RJ45 10M/100M/1000M自适应以太网口 | |
| USB接口 | 1个USB2.0，1个USB3.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤10W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 机箱 | 1U小机箱 | |
| 尺寸 | 315mm（宽）×230mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
| 视音频输入 | 网络视频输入 | 8路 |
| 网络视频接入带宽 | 50Mbps | |
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 8路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 | 1个，RJ45 10M/100M/1000M自适应以太网口 | |
| USB接口 | 1个USB2.0，1个USB3.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤10W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 机箱 | 1U小机箱 | |
| 尺寸 | 315mm（宽）×230mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
| 视音频输入 | 网络视频输入 | 16路 |
| 网络视频接入带宽 | 100Mbps |
|
| 视音频输出 | HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
| VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz， 1280×1024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
|
| 音频输出 | 1个，RCA接口（线性电平，阻抗：1kΩ） | |
| 视音频编解码参数 | 录像分辨率 | 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 同步回放 | 16路 | |
| 录像管理 | 录像/抓图模式 |
手动录像、定时录像、移动侦测录像、报警录像、 动测或报警录像、动测和报警录像 |
| 回放模式 | 即时回放、常规回放、事件回放、标签回放、日志回放 | |
| 备份模式 | 常规备份、事件备份 | |
| 硬盘驱动器 | 类型 | 1个SATA接口 |
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | |
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 | 1个，RJ45 10M/100M/1000M自适应以太网口 | |
| USB接口 | 1个USB2.0，1个USB3.0 | |
| 网络管理 | 网络协议 |
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、 PPPoE(拨号上网）、DHCP（自动获取IP地址）等 |
| 其他 | 电源 | DC 12V |
| 功耗（不含硬盘） | ≤10W | |
| 工作温度 | -10℃～＋55℃ | |
| 工作湿度 | 10％～90％ | |
| 机箱 | 1U小机箱 | |
| 尺寸 | 315mm（宽）×230mm（深）×45mm（高） | |
| 重量（不含硬盘） | ≤1Kg |
