本视频监控系统方案是针对一工厂厂房及其厂区道路设计，工厂厂区占地面积85000个平方，建筑面积4万多平方米。内有6栋厂房、一栋仓库和一栋办公楼。一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立72个监控点。
一、工厂监控项目需求
此项目为一工厂厂区和生产场所的视频监控系统，内有6栋厂房、一栋仓库和一栋办公楼。工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立34个监控点（如下文系统图所示），其中一个动点，其余全部为定点，要求根据现现场实际环境，确定选用的设备参数和型号。通过与用户的全面沟通，深入了解用户期望，决定全部选用高清红外夜视摄像机。
工厂监控控制台设置在门卫值班室，需要值班人员实时监控，视频资料需要保存至少一个月，要求可以随时、方便地回放视频资料，并且回放的时候不影响实时录像。采用6台TLC液晶显示器显示图像，通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。同时系统接入网络，办公室相关管理人员可以通过局域网适时观看及调取录像，公司管理人员可以通过远程访问随时了解公司情况。
本系统在厂区内的走线全部用PVC管敷设，车间或库房内的走线均为Φ32、Φ25或Φ20的PVC管，室外全部用Φ160PVC管地埋敷设到监控室。为了照顾美观，室内的主要走厂房/仓库内顶，无法走内顶的则沿墙壁敷设。
二、工厂监控方案介绍
根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1、前端部分
前端部分主要是摄像机以及其配套的产品等，包括电源、支架、配电箱等，是整个系统的“眼睛”。它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过光纤传输部分传回监控室，进行处理。
根据用户的具体需求，本套视频监控系统共设计72个监控点，分别设计在工厂主要道路、厂房/仓库各出入口、车间生产线以及仓库内等重要场所，进行现场实时监控并录像，以辅助工厂保安人员有效杜绝安全隐患的发生，公司管理层也可以随时随地了解到工厂内生产情况。
本工厂的前端设备分布情况以及设备选型如下：

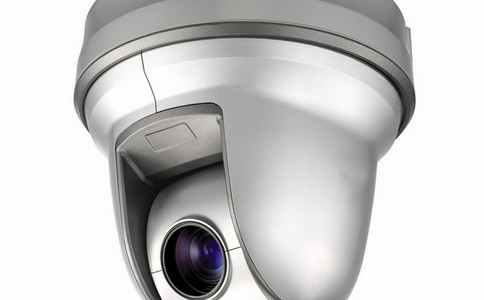

厂区内共设计安装62个室外监控点，主要监看工厂大门、厂区内道路以及厂房、库房外出门，设计一个动点，8个定点。其中在工厂主通道安装一只红外匀速球，配大华200w网络摄像机，，自带150米的红外灯，白天为彩色，晚上自动转换为黑白，并且自动启动红外灯进行补光球机设计适合于安装在室外，全天候工作。主要监看工厂大门、厂房/库房出入口以及厂区大道的情况，全部为室外壁装。摄像机自带红外灯，具有双滤光片自动切换功能，到晚上自动切换为黑白图像，并且自动启动红外灯，切换到红外滤光片模式，可以更好的接收红外光，使得晚上图像效果更佳。其防尘、防水，达到IP66的防护等级，可以直接室外安装。
工厂生产车间长100米，宽48米，需要监看到生产线、主要通道、重要出入口的整体情况，部分位置还须看到较详细的生产情况。本系统设计安装18台大华的30米/50米/80米的红外一体摄像机，安装在车间四周内墙壁，基本可以覆盖车间整个面积，达到监控的目的。摄像机自带的红外灯，光线暗的时候自动启动，进行补光，达到没有灯光的时候，一样可以实时监看现场画面。
工厂大仓库长90米，宽24米，设计安装4个监控点，摄像机分别用分别作全局监控以及走廊等处的人员及货物出入情况。仓库摄像机全部为彩转黑红外摄像机，晚上自动启动红外灯，即使在没有灯光的情况下，也能分辨出出入的人员情况。工厂另外三个小仓库共设计安装7个监控点，其中6个用于全局监控，1个用于出入口监控，均为50米彩转黑摄像机。
门卫值班室用一个30米彩转黑红外一体摄像机，用于监控门卫室值班情况及人员进出情况。
2.2、传输部分
传输部分就是系统图像信号的传输通道。采用光纤传输方式。因为在摄像机距离控制中心较远的情况下，光纤传输方式。
