安徽弱电：办公楼智能化弱电系统如何设计？需要考虑哪些系统？有什么特点？

一、综合布线系统

系统采用六类布线系统，由工作区子系统、水平布线子系统、垂直布线子系统、管理间子系统、设备间子系统组成。安徽弱电

外网、内网及电话外进线引至弱电机房，弱电机房作为服务中心的总管理机房。由本机房引出外网、内网光纤及语音大对数线缆至各层各区域管理间，再由各区域管理间引六类非屏蔽网线至各个信息插座。

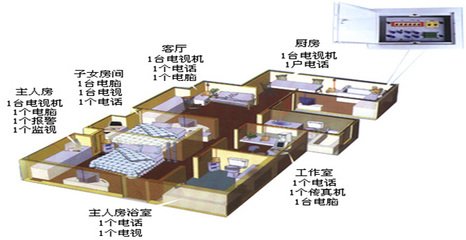

1）工作区子系统

前端信息点分为外网数据点、内网数据点、备用数据点、语音点4种信息点，所有信息点均采用6类非屏蔽模块。服务窗口及服务窗口内办公每个工位设置1组信息点（每组信息点包括1个外网点、1个内网点、1个备用点、1个电话点）。在各服务大厅内设置信息查询、信息发布、排队叫号、排队叫号显示屏等信息点。安徽弱电

2）水平及垂直布线子系统

所有语音和数据水平线缆均采用6类4对非屏蔽双绞线，卡接在19"的24口配线架上，外网、内网及备用垂直干线均采用24芯万兆多模光纤，熔接在19"的光纤配线架上，语音电话垂直主干采用25对大对数电缆，卡接在19"的110配线架上。

3）管理间子系统

在各个相对独立的服务区域内设置区域管理间，各管理间外网数据及电话和内网数据水平线缆卡接在不同的24口配线架上，外网、内网及备用垂直主干光纤熔接在19\U+201D的光纤配线架上，语音电话垂直主干采用50对大对数电缆，卡接在19"的110配线架上，设备间内采用19"机柜安装配线设备。

4）设备间子系统

弱电机房作为总设备间，设备间内垂直干线光纤熔接在19"的光纤配线架上。语音电话垂直主干卡接在19"的110配线架上，配线架均安装于19"标准机柜内。

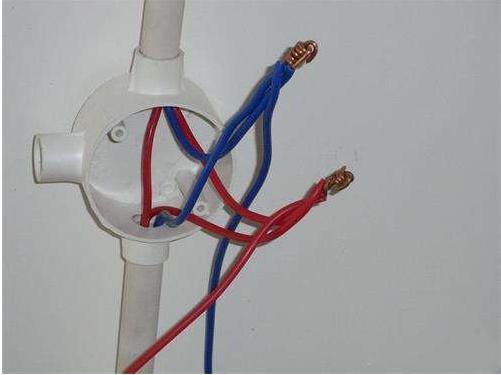

5）所有水平线缆采用六类UTP线缆沿弱电桥架敷设，出桥架后穿入JDG25管沿墙面/柱子/地面敷设至各信息点处。

6）主干线缆沿水平及垂直弱电桥架敷设至各区域楼层管理间内的综合布线机柜内。

7）服务大厅由架空地板处的线缆沿地面线槽敷设，地面线槽规格仅为示意，可由中标单位结合现场装修进行深化调整。

8）除特殊标注外，信息点距地0.3米安装，服务大厅信息点结合家具安装。各数据信息点附近设单相电源插座，由电气专业提供。

二、信息发布系统

系统采用TCP/IP网络架构，基于政务网进行设计，由管理工作站、液晶显示一体机、触摸查询一体机、LED全彩屏等组成。信息发布管理平台暂设置在弱电机房。

在一层大堂设置一块点间距为P6面积约30平方米的室内全彩大屏，具体尺寸结合装修设计确定； LED大屏幕由电气专业提供380V电源，按1KW/m%%172预留供电容量。

在各电梯前厅设置42寸液晶显示一体机，在公证处服务大厅、公共资源交易门厅、婚姻登记门厅等候区设置42寸显示一体机，在各个服务大厅及大堂预留触摸查询一体机的信息点，可根据需要增加设备。

液晶显示一体机的具体规格和安装方式（吊装、壁装、嵌入式安装等）需结合装修确定。

液晶显示一体机通过UTP线缆连接至政务网接入交换机。

各显示单元的电源由强电专业提供。安徽弱电

三、多媒体会议系统

本次设计主要对评标室、询标室、开标室、联席会议室，三层会议室(颁证室)、大会议室进行设计，设计内容包含会议发言系统、音频扩声系统、投影显示系统、集中控制系统等，满足多媒体会议使用需求。

开标室内设置4只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示，并设置2台50寸液晶电视用于辅助显示。

评标室内设置4只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示，并设置2台50寸液晶电视用于辅助显示。

联席会议室内设置2只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示。

三层会议室(颁证室)内设置2只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示。

三层大会议室内设置设置1套数字会议系统满足各类讨论型会议的需求，在主席台两侧分别设置1组线阵列主音箱、拉声像音箱和超低音音箱覆盖整个会场，在主席台设置2台舞台返听音箱，系统配置调音台、反馈抑制器、均衡器、数字音频处理设备，满足会议扩声的需要。设置1台大于8000流明高亮度长焦投影机和1块250寸电动升降投影幕用于视频显示。设置3台一体化摄像机，可在会议报告、发言时配合会议主机实现自动跟踪发言人进行拍摄，并把采集到的图像通过投影显示系统展示出来。设置1套中控主机、无线触摸控制屏及配套控制软件对会议室内的音、视频设备进行集中控制管理。
