除了获取图像数据.系统还提供了多路开关控制和数据采集功能，可以连接温度、湿度等各类传感器和控制红外夜视灯等其他外部设备的开关状态。最后，通过GPRS或CDMA无线通信模块及Internel互联网将数据传至任何地方

　　这些对象有可能分布在郊区、深山，荒原或者其他无人值守的场合;另外，希望能够获取比较清晰的监控图像，但对图像传输的实时性要求并不高,很明显，用传统的PC机加图像采集卡的方式很难满足这样的需求。

对图像监控系统，用户常常提出这样的功能需求：希望能够监控距离较远的对象。   关键词：ARM9系列　远程图像　无线监控　系统 　

对图像监控系统，用户常常提出这样的功能需求：希望能够监控距离较远的对象。

(2010-03-19)

　　1.系统设计

　　在嵌入式领域，ARM9系列微处理器在高性能和低功耗方面提供了最佳的性能，因此选用ARM9嵌入式处理器S3C2440设计实现了一个远程图像光线监控系统通过这个系统，可以远在千里之外控制一个摄像机进行图像采集并回传。如果这个摄像机有一个485接口的云台，还可以通过互联网远程控制摄像机的取景角度、镜头拉伸、聚焦等功能.

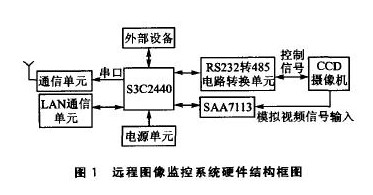

　　本系统采用三星公司的S3C2440嵌入式处理器和arm-linux2.4.26操作系统;S3C2440使用ARM920T内核，主频是400MHz;除了集成通用的串口控制器、USB控制器、A/D转换器和GPIO等功能之外，还集成了一个摄像头接门(CAMIF)(这个接口是远程图像采集的核心部分)。系统在S3C2440处理器的控制下，从CCD摄像机采集模拟视频信号，然后经过编码、DMA传输到内存缓冲，接着由软件对内存中的数字视频数据进行压缩和打包.最后通过通信单元将图像以IP包的方式发送到监控中心的服务器。整个系统的硬件结构原理如图1所示
