如图1所示，USB数码摄像机主要由三部分组成。DSP部分采用中星微公司图像处理芯片ZC0301P,图像传感器选用30万像素CMOSSENSORPB0330,为在夜晚等低照度情况下也能获得较好的图像效果，增加由光敏电阻控制的夜视补偿红外LED矩阵，在夜间或光照度很低的情况下，自动打开红外LED进行补偿。

ZC0301P芯片采用影像光源自动增益补强技术，自动亮度、白平衡控制技术，色饱和度、对比度、边缘增强以及伽玛校正等先进的影像控制技术，配合CMOSSENSOR,各项技术指标均可与CCD相媲美。支持USB1.1接口;与TWAIN标准兼容;最高支持VGA分辨率(640×480)。在VGA模式下可达到15帧/秒速率，在CIF(52×288)和SIF(320×240)模式下可达到30帧/秒速率;并提供640X480格式高清晰静止图像捕捉模式，支持标准JPEG压缩模式。

二、系统实现

(2010-04-28)

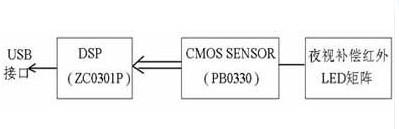

图1USB数码摄像机框图

近年来，随着GPS技术的不断发展和完善，GPS车载终端已被广泛应用于出租车、物流车、长途大巴等车辆管理系统中，实现了车辆的定位、跟踪、调度等功能，并取得良好的经济效益。但对于一些车辆的特殊要求，如长途大巴的实时图像监控，出租车的防抢劫等，现有的GPS车辆管理系统尚不能充分满足。针对以上情况，提出解决方案：以现有的GPS车辆管理系统为基础，在GPS车载终端上扩展USBHOST接口，连接USB数码摄像机，实现对车辆的实时图像监控。

1.USB数码摄像机
