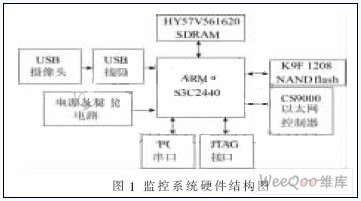

视频监控系统的硬件结构方案如图1所示。系统以S3C2440处理器为核心，外扩其他外围设备。S3C2440处理器是SAMSUNG公司基于ARM公司的ARM920T处理器核，它是一款高度集成的芯片，主频为400MHz，提供了一套较完整的通用外围设备接口，支持性价比非常高的NANDFLASH启动，可支持Linux等多种操作系统的移植[3。

监控系统硬件平台是整个监控系统的基础，在系统设计中占有至关重要的地位，硬件选择的成功与否直接决定着系统功能的优劣。本设计中主要硬件有NANDFLASH、嵌入式处理器S3C2440、SDRAM、网卡、USB接口摄像头等。

1.1监控系统硬件平台设计

视频监控系统将被监控现场的实时图像和数据等信息准确、清晰、快速地传送到监控中心服务器，监控中心将实时、直接地掌握各个被监控现场的当前情况(包括图像、声音及其他敏感数据)，从而对敏感事件进行快速反应[1。视频监控系统将被监控现场的实时图像和数据等信息准确、清晰、快速地传送到监控中心服务器，监控中心将实时、直接地掌握各个被监控现场的当前情况(包括图像、声音及其他敏感数据)，从而对敏感事件进行快速反应[2。

本文设计了一种具有用户零维护、价格低廉、性能稳定等特点的嵌入式视频监控系统。该系统以ARM处理器S3C2440和嵌入式Linux操作系统为核心平台，通过USB摄像头采集视频数据，基于TCP/IP协议进行网络传输，用户通过浏览器即可监控远程视频，视频可以保存，以便回放。

(2010-05-13)

1视频监控系统方案设计
