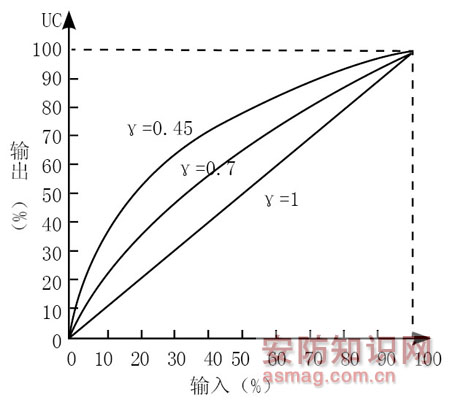

图1 校正后的传输特性

这就是现行一般摄像机中γ为4.5的由来。

经γ校正后的电视系统的传输特性如图1所示。由于γ2=2.2，γ校正应该在监视器(电视接收机)中进行，但为了降低电视接收机的成本，实际的γ校正都是放在摄像机中进行的。

(2010-05-25)

L=KLO (1)

【相关阅读】

当γ1 =1、γ2 = 2.2时，

当γ1=1时，CCD传感器的光电变换关系为线性关系。对显像管来说，其电光变换关系为

但是，实际上黑白显像管的γ2=2.2，彩色显像管的γ2=2.8，因此，要校正显像管引入的非线性失真，在放大器中必须要对图像信号引入相反的的非线性失真。即要求放大器的传输特性为

由图1所示的传输特性曲线可以看出，γ=0.45、γ=0.7和γ=1的三条曲线分别对应于uc=ui0.45、uc=ui0.7和uc =ui三条线。当γ小于1时，在ui输入很小时传输特性曲线的斜率很大，即放大器的放大倍数很大;随着ui的增加，曲线的斜率逐渐变小，即放大器的放大倍数逐渐变小。显然，这就需要用随电平变化的非线性电阻来控制放大器的增益。

式中，ug为显像管控制栅极上的信号电压。当γ2=1时，显像管的电光变换关系也为线性关系。

γ校正系数

γ的含义

众所周知，由CCD摄像机摄取的图像，最终是要在监视器屏幕上显示出来的，因而要求屏幕上显示的图像亮度L必须与被摄景物上的各点亮度LO成比例，即

式中，K为常数。但由于实际传输系统的非线性特性，往往会引起重现图像的亮度失真及色度失真。CCD图像传感器及监视器的显像管是决定电视监视系统线性指标的关键器件。一般，CCD图像传感器的光电变换关系为

式中，
