航天发射任务是个非常复杂而重要的系统工程，涉及不同任务、不同专业的部门，各部门按照统一的任务时间流程进行。确保试验任务的指挥高效畅通尤为重要。为了实现整个任务过程的可视化指挥，建设了试验任务视频监控系统。该系统是试验指挥系统的重要组成部分，是指挥员及时、准确、直观掌握试验工况主要手段之一，同时也是准确实时指挥、事后分析处理等有效依据来源之一，在试验任务中发挥着极其重要的作用。

功能要求

系统以指挥所电视机房为主中心，发射场区为分中心的二级监控体系，并将分中心视频信号经本中心处理后汇聚于主中心。(如图2所示)

系统总体设计

为保证系统前端采集、飞行跟踪、终端处理及指示在有效带宽范围内图像清晰、实时、动态特性等性能良好，故采用模拟体制;为保证多路视频图像资源共享、灵活管理、方便多用户同时监看等要求，在满足观看效果要求条件下，在有效带宽范围内提高传输效率，即采用网络数字视频体制。同时，将指挥所电视控制主中心汇集的全部视频信号源处理后，根据需求向不同方向传送。

该系统要求准确、及时、客观地向指挥员提供发射区的试验过程、环节、重要目标的工作实况(如产品测试、产品的发射起飞等);同时将实况图像向上级指挥中心传送，便于上级指挥机构掌握任务工况;并对任务实施过程中的重要图像信息记录，便于事后发现、分析问题和总结经验。

系统采用先进的视频监视和传输设备，为用户提供功能齐全的视频解决方案。充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合服务功能。

要求图像信息包括：目标静态检测工况、目标待飞前各环节程序进行工况等。有宏观状态信息，有工作细节信息。所以要求系统具备：图像清晰度高、信息容量大、传输可靠、系统时延短、运行稳定。

本系统采用模拟视频与网络数字视频两种体制相结合的方式，其中发射场区等电视监视分系统采用传输效率高、可灵活管理的网络数字视频体制;试验任务实况电视系统采用图像清晰、实时、动态特性良好的模拟体制。

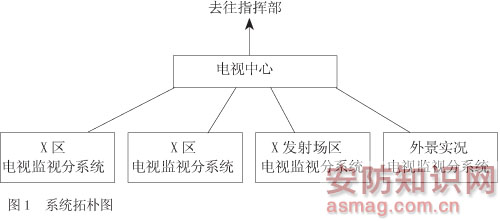

试验任务视频监控系统主要由指挥所电视中心，多个发射场区电视分系统以及试验任务实况电视分系统等组成。(如图1所示)
